Jurģis Grūbe aizstāvēs promocijas darbu "Luminiscences procesi ar Er3+ aktivētā NaLaF4"

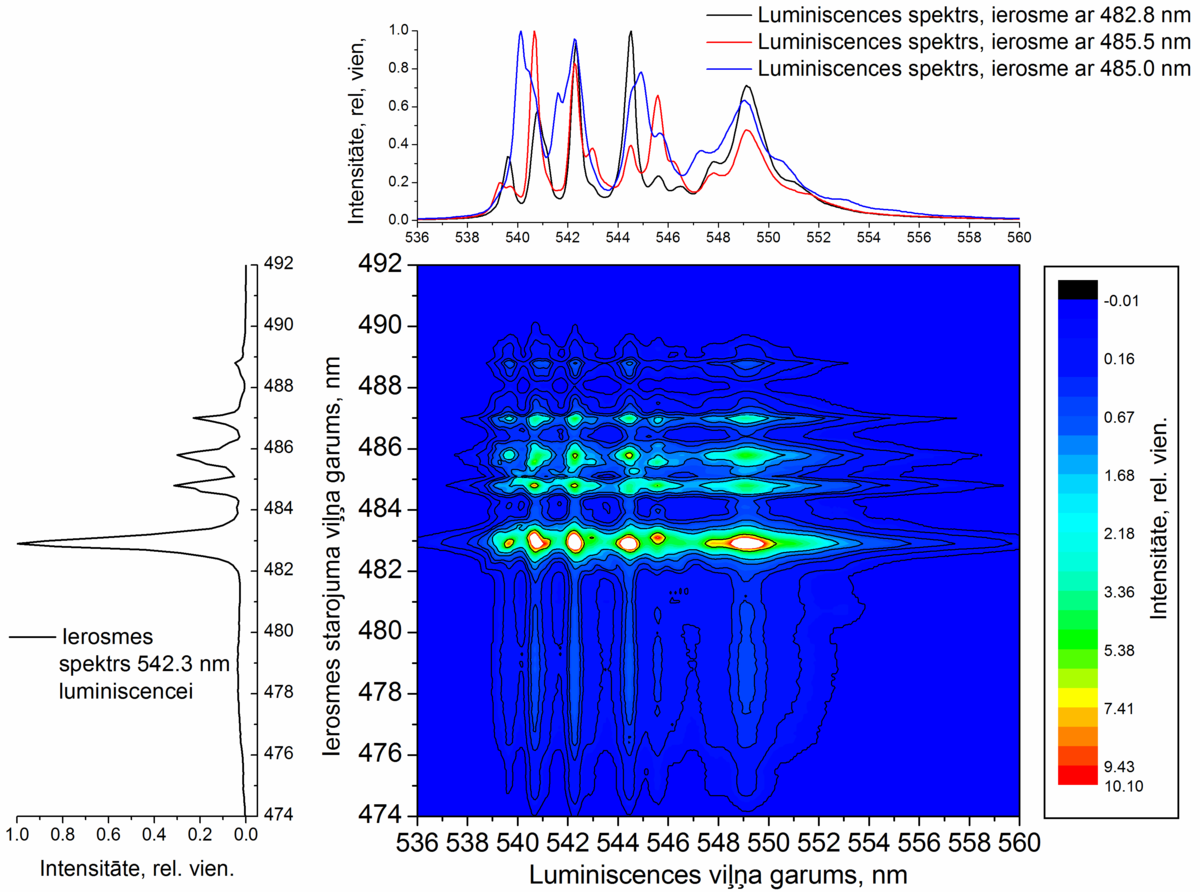

Darbs ir veltīts ar Er³⁺ aktivēta NaLaF₄ materiāla spektroskopiskiem pētījumiem, kas ir perspektīvs materiāls augšup-pārveidotās luminiscences iegūšanai. Augšup-pārveidotajā luminiscencē fotonus ar mazāku enerģiju (parasti infrasarkanā starojuma) pārveido par fotoniem ar lielāku enerģiju (redzamo un ultravioleto starojumu). NaLaF₄:Er³⁺ luminiscences spektrā novēro Er³⁺ raksturīgās luminiscences joslas ar dominējošo zaļo luminiscences joslu (⁴S_3/2→⁴I_15/2, 540 nm). Palielinoties Er³⁺ koncentrācijai (0.1 – 10 mol%), zaļai luminiscences joslai novēro koncentrācijas dzēšana, ko saista ar mijiedarbības procesiem starp Er³⁺. Luminiscences spektru un kinētikas pētījumi parāda, ka augšup-pārveidoto zaļo luminiscenci ierosina divi procesi: ierosinātā stāvokļa absorbcija un enerģijas pārdeve. Šo procesu ieguldījums zaļās augšup-pārveidotās luminiscences ierosināšanā ir atkarīgs no ierosmes starojuma viļņa garuma. Luminiscences spektru un spektru kinētiku mērījumi ar dažādiem ierosmes starojuma viļņa garumiem (482 – 490 nm) zemajās temperatūrās (15 K) apstiprina, ka Er³⁺ var iebūvēties vairākās neekvivalentās vietās NaLaF₄ kristāliskajā struktūrā un starp Er³⁺ šajās vietās notiek enerģijas pārdeve. Augšup-pārveidotās luminiscences spektrs zemajā temperatūrā (15 K) un istabas temperatūrā (300 K) ir superpozīcija no Er³⁺ luminiscences spektriem, kuri rodas Er³⁺ atrodoties dažādās pozīcijās NaLaF₄ kristāliskajā struktūrā. No spektroskopiskajiem mērījumiem, kas veikti dažādās temperatūrās (15 – 300 K), var secināt, ka Er³⁺ mijiedarbības procesos, kas izsauc zaļās luminiscences koncentrācijas dzēšanu, bez ⁴S_3/2 stāvokļa ir iesaistīts arī tuvu esošais ²H_11/2 stāvoklis. Atslēgvārdi: luminiscence, augšup-pārveidotā luminiscence, NaLaF₄, luminiscences spektru kinētikas, vietas jutīgā spektroskopija.
