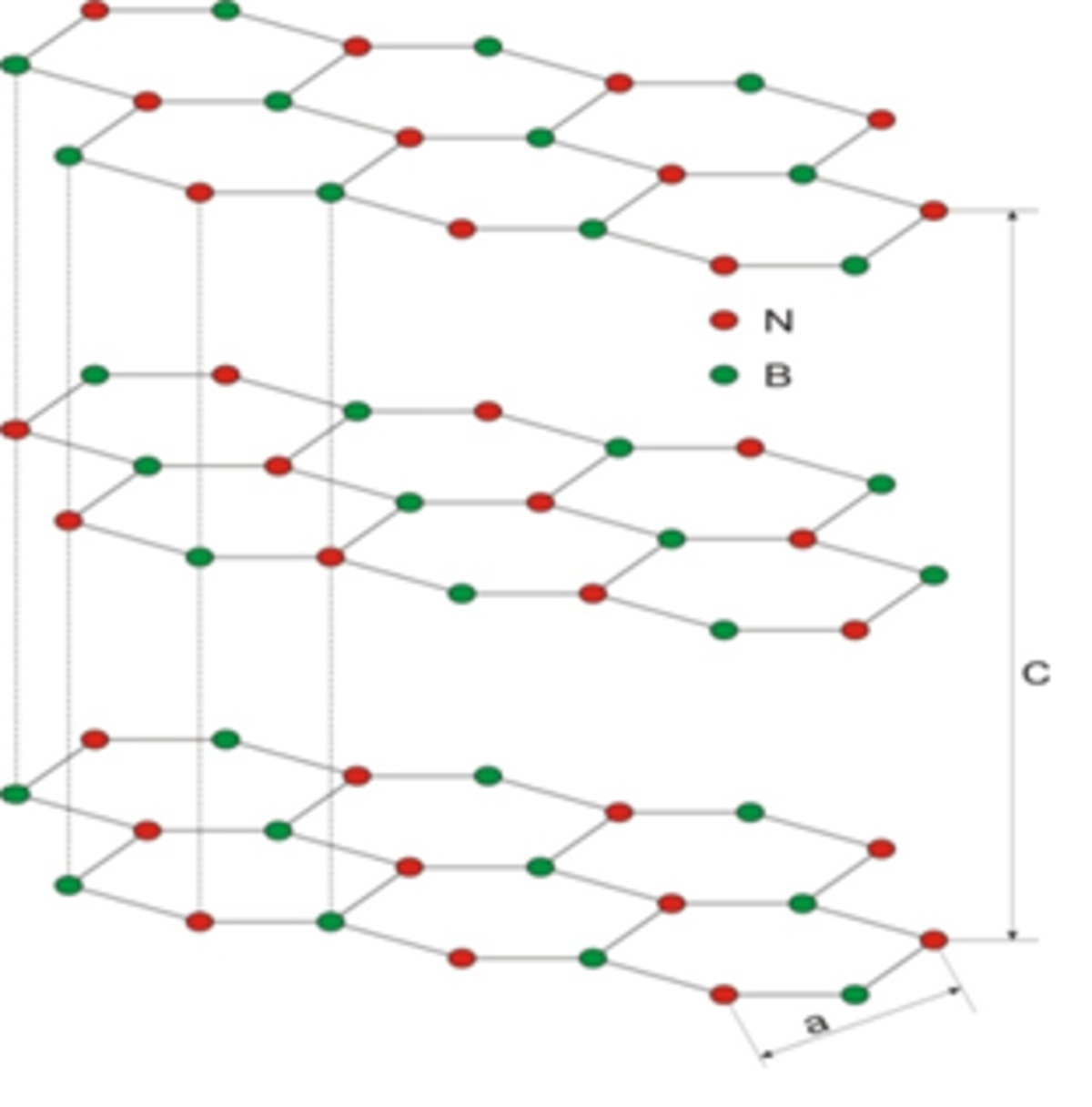

Darbs ir veltīts heksagonālā bora nitrīda makromateriāla - polikristālisku graudu pulvera (hBN) un nanomateriāla – daudzsieniņu nanocauruļu (BNNTs) spektrālo īpašību izpētei. Darbā tika konstatēts, ka visos pētītajos materiālos defektu radītos fotoluminiscences (PL) spektrus veido vienas un tās pašas joslas, no kurām intensīvākās atrodas pie 320 nm un 400 nm. Tas ļauj secināt, ka vieni un tie paši dabīgie defekti rodas BN kristāliskā režģī jau sintēzes procesā. Tie ir raksturīgi gan makromateriālam, gan arī nanomateriālam un tos neietekmē materiāla izmērs. Tika atrasts, ka 320 nm un 400 nm luminiscences un tās ierosmes joslām ir novērojama sīkstruktūra. Veiktie IR absorbcijas pētījumi parādīja, ka šo sīkstruktūru rada optiskie fononi (LO un TO). Tika novērots, ka minētās luminiscences joslas ierosina arī pamatvielas eksitoni un notiek eksitonu enerģijas atdeve defektiem, tos ierosinot un izraisot luminiscenci. Veiktie spektrālie pētījumi ļauj noteikt luminiscences mehānismu 320 nm un 400 nm joslām hBN un BNNTs. Galveno 320 nm luminiscences daļu veido iekšcentra procesi, kur gaismas absorbcija un emisija notiek vienā un tai pašā piemaisījuma atomā. Galveno 400 nm luminiscences daļu veido rekombinācijas procesi. hBN un BNNTs novērotā 400 nm luminiscences intensitātes atkarība no skābekļa daudzuma apkārtējā vidē un konstatētā mērījumu atkārtojamība ļauj šo materiālu piedāvāt izmantošanai skābekļa sensoros.
